ตู้ FCP หรือ Fire Alarm Control Panel คือศูนย์กลางของระบบแจ้งเหตุเพลิงไหม้ ทำหน้าที่รับสัญญาณจาก Smoke Detector, Heat Detector, Manual Station และอุปกรณ์ที่เชื่อมต่ออยู่ จากนั้นแสดงสถานะหรือตำแหน่งที่เกี่ยวข้อง พร้อมส่งคำสั่งไปยังกระดิ่ง ไฟกระพริบ หรืออุปกรณ์แจ้งเตือนตามที่ระบบตั้งไว้ หรือพูดง่าย ๆ คืออุปกรณ์ตรวจจับเป็นฝ่ายพบความผิดปกติ ส่วนตู้ FCP เป็นจุดที่รวบรวมข้อมูลและบอกทีมอาคารว่าเกิดสัญญาณอะไรตรงไหน การเลือกตู้จึงต้องดูให้เข้ากับระบบสาย อุปกรณ์ และลักษณะพื้นที่จริง ไม่ใช่ดูแค่รุ่นไหนมีจำนวนโซนเยอะที่สุด
ตู้ FCP ทำงานยังไงเมื่อเกิดเหตุ
เมื่อ Smoke Detector ตรวจพบควัน Heat Detector ตรวจพบอุณหภูมิผิดปกติ หรือมีคนกด Manual Station สัญญาณจะถูกส่งกลับมาที่ตู้ควบคุมผ่าน Zone, Loop หรือ Module ตามรูปแบบของระบบ ตู้จะขึ้นสถานะ Alarm หรือ Trouble พร้อมบอกพื้นที่หรืออุปกรณ์ต้นทางเท่าที่ระบบรองรับ
จากนั้นตู้จะส่งสัญญาณต่อไปยัง Alarm Bell, Horn หรือ Strobe ให้คนในอาคารรู้ตัวและอพยพ ส่วนทีมอาคารใช้ข้อมูลหน้าตู้เข้าตรวจพื้นที่และดำเนินการตามแผนฉุกเฉิน บางระบบอาจต่อกับอุปกรณ์อื่นเพิ่มเติมได้ แต่ต้องเช็กเป็นรุ่น ๆ ไป เพราะแต่ละรุ่นตั้งโปรแกรมและรองรับอุปกรณ์ไม่เหมือนกัน

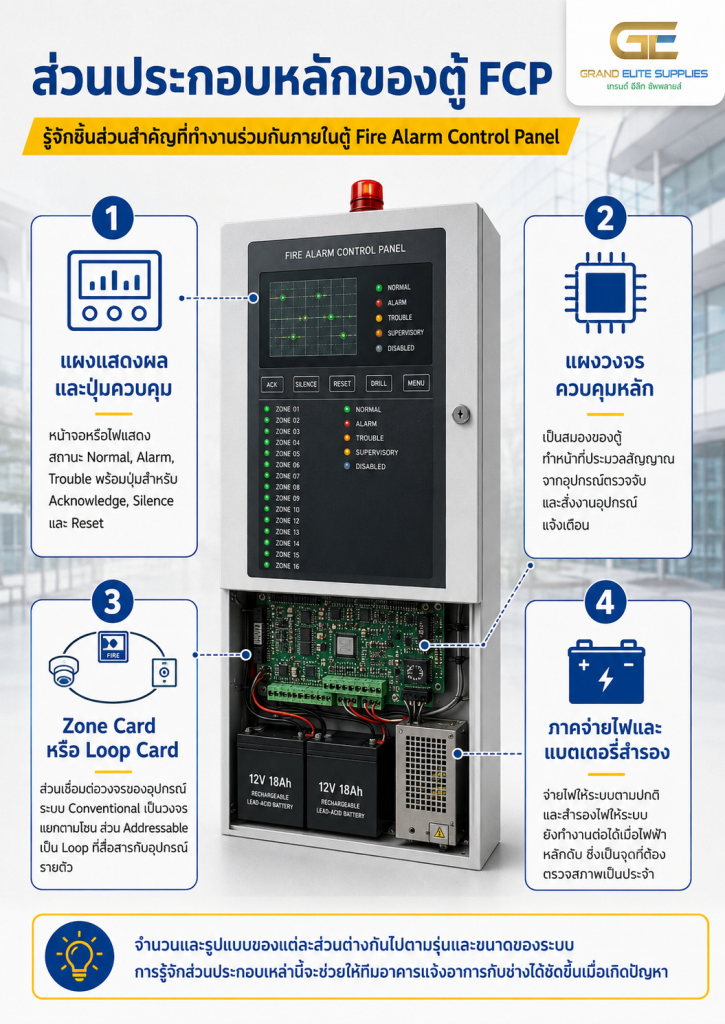

ส่วนประกอบหลักของตู้ FCP
ภายในตู้ FCP ประกอบด้วยส่วนหลักที่ทำงานร่วมกัน ได้แก่
- แผงแสดงผลและปุ่มควบคุม หน้าจอหรือไฟแสดงสถานะ Normal, Alarm, Trouble พร้อมปุ่มสำหรับ Acknowledge, Silence และ Reset
- แผงวงจรควบคุมหลัก หรือเป็นสมองของตู้ ทำหน้าที่ประมวลสัญญาณจากอุปกรณ์ตรวจจับและสั่งงานอุปกรณ์แจ้งเตือน
- Zone Card หรือ Loop Card ส่วนเชื่อมต่อวงจรของอุปกรณ์ ระบบ Conventional เป็นวงจรแยกตามโซน ส่วน Addressable เป็น Loop ที่สื่อสารกับอุปกรณ์รายตัว
- ภาคจ่ายไฟและแบตเตอรี่สำรอง จ่ายไฟให้ระบบตามปกติ และสำรองไฟให้ระบบยังทำงานต่อได้เมื่อไฟฟ้าหลักดับ ซึ่งเป็นจุดที่ต้องตรวจสภาพเป็นประจำ
จำนวนและรูปแบบของแต่ละส่วนต่างกันไปตามรุ่นและขนาดของระบบ การรู้จักส่วนประกอบเหล่านี้จะช่วยให้ทีมอาคารแจ้งอาการกับช่างได้ชัดขึ้นเมื่อเกิดปัญหา
Conventional กับ Addressable ต่างกันตรงไหน
ตู้แบบ Conventional และ Addressable ต่างกันชัดที่สุดตรงรายละเอียดของตำแหน่งที่แสดง Conventional แบ่งอาคารออกเป็น Zone เมื่อเกิดเหตุจะรู้ว่ามาจากพื้นที่ใด แต่ยังต้องเข้าไปตรวจหาจุดภายในโซนนั้นเอง ส่วน Addressable กำหนด Address ให้อุปกรณ์แต่ละจุดได้ หน้าตู้จึงบอกต้นทางได้ละเอียดกว่า
| เปรียบเทียบ | Conventional | Addressable |
| การแบ่งระบบ | แบ่งเป็น Zone | กำหนด Address รายอุปกรณ์ |
| ข้อมูลที่หน้าตู้ | บอกพื้นที่หรือโซน | บอกอุปกรณ์หรือตำแหน่งที่ตั้งชื่อไว้ |
| ลักษณะงาน | พื้นที่ไม่ซับซ้อนและตรวจหน้างานได้เร็ว | อาคารหลายชั้น หลายพื้นที่ หรือมีอุปกรณ์จำนวนมาก |
| การขยายระบบ | ดูจำนวน Zone ที่รองรับ | ดูจำนวน Loop, Address และการเชื่อมต่อระบบ |
สำนักงานหรือร้านค้าที่พื้นที่ทั่วไปอาจใช้ Conventional แต่โรงงาน โรงแรม คลังสินค้า หรืออาคารหลายชั้นมักเลือก Addressable เพราะจุดตรวจจับมีจำนวนมากและกระจายทั่วอาคาร การระบุอุปกรณ์ต้นทางได้ทันทีจึงประหยัดเวลากว่าการไล่ตรวจทีละโซน อ่านการเปรียบเทียบแบบละเอียดทั้งเรื่องการเดินสาย การขยายระบบ และความเหมาะสมกับอาคารแต่ละแบบ หรือทำความเข้าใจระบบ Conventional vs Addressable ต่างกันอย่างไร
สถานะหน้าตู้ FCP บอกอะไร และควรตรวจระบบเมื่อไหร่
หน้าตู้ที่เงียบและไม่มี Alarm หรือ Trouble ขึ้น บอกได้แค่ว่าตอนนี้ยังไม่มีสถานะผิดปกติ แต่ไม่ได้แปลว่า Detector ทุกจุด กริ่งทุกตัว หรือแบตเตอรี่สำรองยังทำงานครบ จึงควรมีแผนตรวจระบบเป็นประจำแทนที่จะรอให้ไฟเตือนขึ้นก่อน
จุดที่ควรตรวจเป็นรอบ ๆ ได้แก่ สถานะหน้าตู้ แหล่งจ่ายไฟหลักและแบตเตอรี่สำรอง การรับสัญญาณจาก Detector และ Manual Station การทำงานของ Alarm Bell หรือ Strobe รวมถึงชื่อโซนและตำแหน่งที่แสดงบนหน้าจอ ถ้าเจอ Fault เดิมซ้ำ บางโซนหายไป หรือกริ่งบางจุดไม่ทำงาน ควรเรียกช่างมาตรวจทั้งระบบแทนการกด Reset ไปเรื่อย ๆ
เลือกหรือเปลี่ยนตู้ FCP ต้องเช็กอะไรบ้าง
FCP ที่เหมาะกับอาคารไม่ได้วัดจากจำนวนโซนหรือสเปกสูงสุด แต่ดูจากหน้างานจริง ทั้งจำนวนชั้นและพื้นที่ จำนวน Detector, Manual Station และ Module ระบบเดิมว่าเป็น Conventional หรือ Addressable แบรนด์รุ่นที่ใช้อยู่ รวมถึงแผนขยายพื้นที่ที่ควรเผื่อ Zone หรือ Loop ไว้ตั้งแต่แรก
ส่วนงานเปลี่ยนตู้ในอาคารเดิม อย่าเพิ่งสรุปว่าตู้ใหม่จะใช้กับอุปกรณ์เดิมได้ โดยเฉพาะระบบ Addressable ที่ต้องเช็กโปรโตคอลและรุ่นอุปกรณ์ให้ตรงกันก่อน และถ้าตู้มีไฟ Power ปกติแต่กริ่งไม่ดังหรือขึ้น Trouble ซ้ำ ต้นเหตุอาจอยู่ที่แบตเตอรี่ วงจร หรืออุปกรณ์ปลายทาง ไม่ใช่ตัวตู้ ควรตรวจระบบเดิมก่อนตัดสินใจเปลี่ยน
เลือกตู้ FCP พร้อมดูแลระบบเดิมกับ Grand Elite Supplies
แต่ละอาคารมีขนาดพื้นที่ จำนวนอุปกรณ์ และรูปแบบของระบบไม่เหมือนกัน ตู้ที่เหมาะจึงต่างกันไปด้วย Grand Elite Supplies จำหน่ายตู้ FCP ควบคุมการแจ้งเตือน ทั้งแบบแบ่ง Zone ตู้ Intelligent Fire Alarm Control Panel และแผงแสดงผลหลายขนาด ตั้งแต่ 5, 10 ไปจนถึง 20 Zone ครอบคลุมแบรนด์ชั้นนำอย่าง NOTIFIER ในเครือ Honeywell และแบรนด์อื่น โดยแบรนด์นำเข้าอย่าง NOTIFIER ผ่านการรับรองมาตรฐาน UL ส่วนมาตรฐานของรุ่นอื่นแตกต่างกันไปตามผู้ผลิต ก่อนสั่งซื้อควรตรวจสอบสเปก มาตรฐานรับรอง และความเข้ากันได้กับระบบเดิมอีกครั้ง
นอกจากขายอุปกรณ์ Grand Elite Supplies มีทีมวิศวกรให้คำปรึกษาโครงการ ให้บริการติดตั้งระบบใหม่ ตรวจสอบ ซ่อมปรับปรุง และบำรุงรักษาระบบเดิม จัดส่งทั่วประเทศ พร้อมทำใบเสนอราคาให้ทั้งหน่วยงานราชการและเอกชน ลูกค้าที่จะเปลี่ยนตู้ส่งรูปหน้าตู้ ป้ายรุ่น และอาการที่พบมาให้ประเมินเบื้องต้นได้เลย ส่วนงานติดตั้งใหม่ควรแนบแบบพื้นที่ จำนวนชั้น และจำนวนอุปกรณ์มาด้วย เพื่อช่วยเลือกรุ่นให้ตรงกับหน้างานมากขึ้น
คำถามที่พบบ่อยเกี่ยวกับตู้ FCP
ตู้ FCP ย่อมาจากอะไร และต่างจาก FACP ไหม
FCP มักใช้เรียก Fire Control Panel หรือ Fire Alarm Control Panel ส่วน FACP ย่อมาจาก Fire Alarm Control Panel โดยตรง ในงานระบบทั้งสองคำมักหมายถึงตู้ควบคุมกลุ่มเดียวกัน
ต้องใช้ตู้กี่ Zone หรือกี่ Loop
ต้องดูจำนวนพื้นที่ จำนวนอุปกรณ์ ความละเอียดในการระบุตำแหน่ง และแผนขยายระบบในอนาคต ไม่ควรเลือกจากขนาดอาคารเพียงอย่างเดียว
ตู้ใหม่ใช้กับ Detector เดิมได้ไหม
อาจใช้ได้ แต่ต้องตรวจแบรนด์ รุ่น โปรโตคอล ฐานอุปกรณ์ Module และระบบสายก่อน โดยเฉพาะระบบ Addressable ที่อุปกรณ์ต้องรองรับกัน
ไฟ Trouble บนตู้หมายถึงอะไร
หมายถึงระบบตรวจพบความผิดปกติที่สาย อุปกรณ์ แบตเตอรี่ แหล่งจ่ายไฟ หรือการสื่อสาร ควรจดรหัสที่แสดงและให้ช่างตรวจหาสาเหตุ
ราคาตู้ FCP ขึ้นอยู่กับอะไร
ราคาขึ้นอยู่กับประเภทระบบ จำนวน Zone หรือ Loop แบรนด์ รุ่น และจำนวนอุปกรณ์ รวมถึงเลือกซื้อเฉพาะตู้หรือรวมงานติดตั้งและทดสอบระบบ
